RCA 단자

3. 구조

RCA 단자는 수 플러그와 암 소켓으로 구성된다. 수 플러그는 중앙의 금속 막대(핀)와 홈이 있는 링 모양의 금속판으로 구성되어 있다. 암 소켓은 핀을 꽂는 구멍 주위를 금속 링이 덮고 있는 형태이다. 연결 시에는 수 플러그의 링이 암 소켓의 링 위로 끼워지는 형태가 된다. 이때 핀은 신호선, 링은 접지선 역할을 한다.

4. 용도별 색상 구분

4. 1. 아날로그 오디오 신호

^[32]

4. 2. 디지털 음성 신호

4. 3. 텔레비전 전파 신호

4. 4. 컴포지트 영상 신호

소비자 장비의 플러그와 소켓은 올바른 연결을 돕기 위해 관례적으로 노란색으로 표시된다.^[29]

4. 5. 컴포넌트 영상 신호

5. 가전 제품에서의 단자 부호화 (한국)

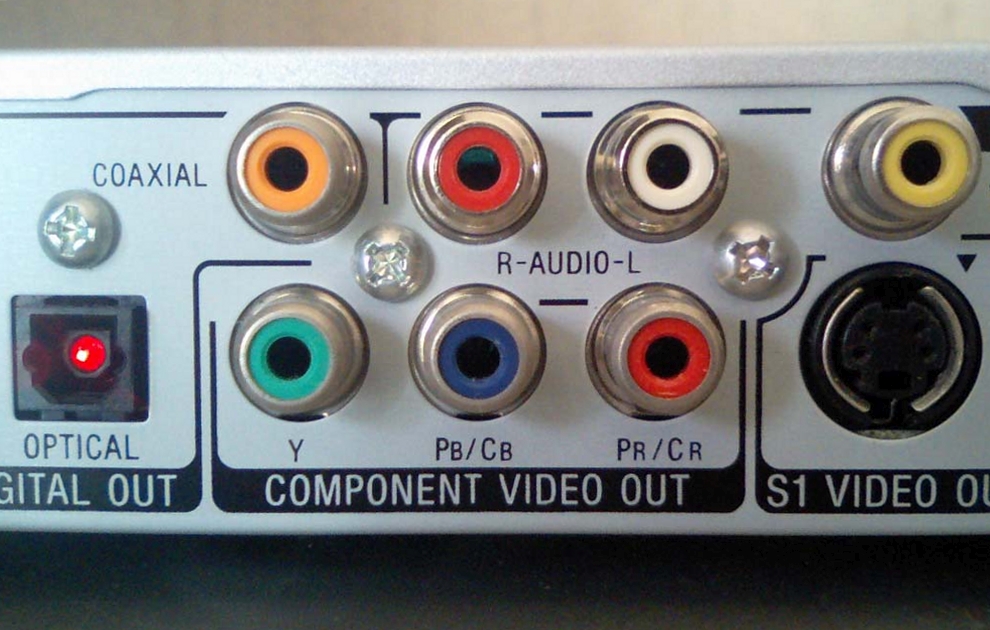

한국에서는 가전 제품의 플러그와 소켓 연결 시 혼동을 방지하기 위해 색상 부호화를 사용한다. 소비자 가전 협회(CEA)에 의해 규격화된^[31] 이 색상 구분은 아래 표와 같다.

모노럴 음성의 구형 텔레비전 등에서는 음성 단자를 흰색으로 하는 경우도 있다. 스테레오 음성 단자가 등장한 이후, 여러 케이블을 올바르게 배선하기 쉽도록 각 케이블의 용도에 따라 단자가 색상으로 구분되기 시작했다. 수 커넥터 쪽은 커버에, 암 커넥터 쪽은 구멍 주변(외부 도체와 심선을 격리하는 절연부)에 색상이 표시된다. 다만, 업무용 기기에서는 전부 검은색인 경우가 많으며, 특히 수 커넥터 쪽은 고급 제품을 중심으로 커버 전체가 아닌 커버의 일부에 링 형태로 색상이 입혀진 경우도 있다.

6. 다른 규격과의 비교

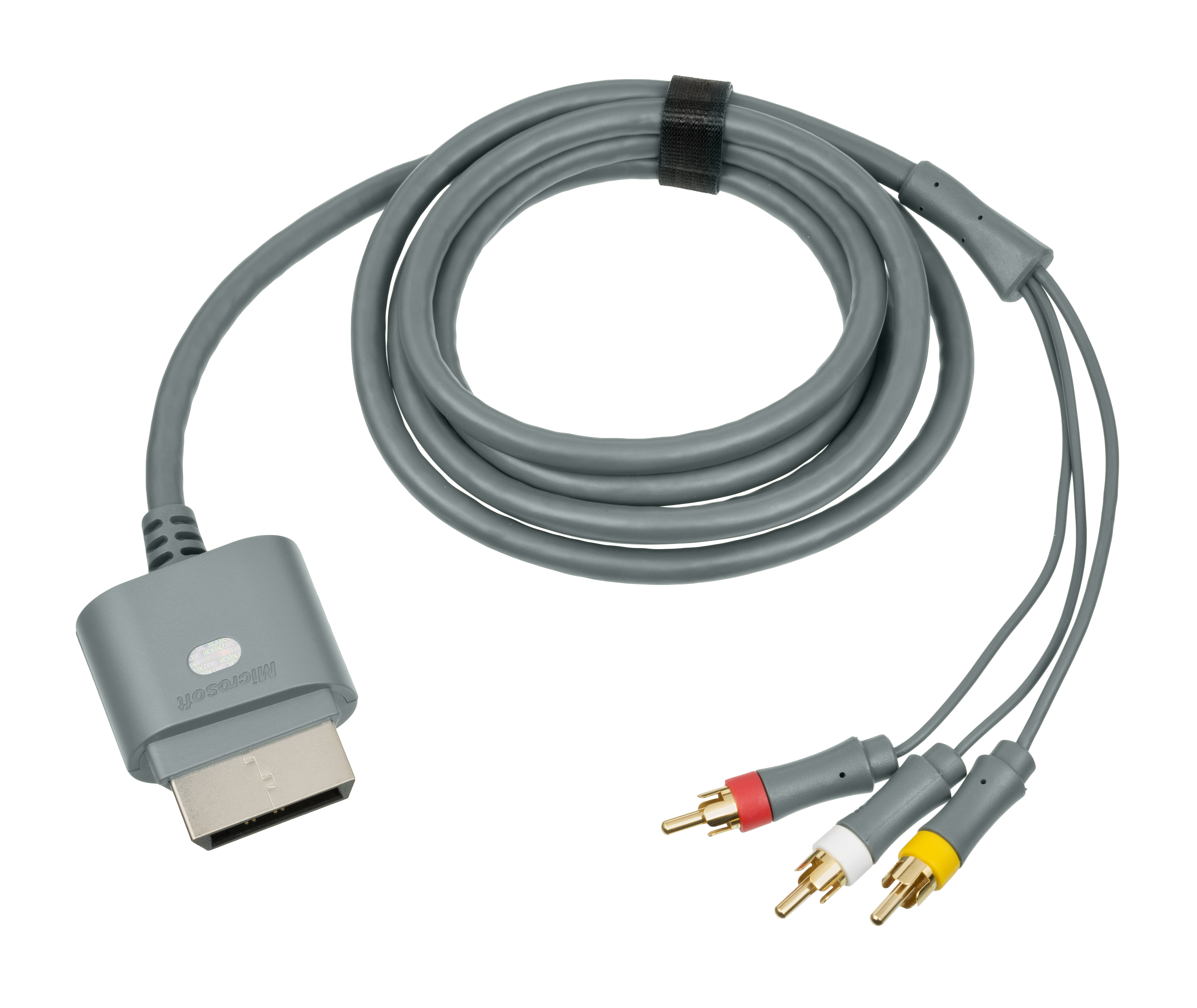

RCA 단자는 신호마다 하나의 케이블이 필요하다. SCART 단자, HDMI, 닌텐도의 게임기용 케이블(텔레비전 쪽은 RCA 단자), 소니의 AV 멀티 등은 음성과 영상을 하나의 케이블로 전송할 수 있다.

컴포넌트 영상 신호 전송 시 RCA 단자는 3개 1조(음성 제외)로 전송된다. D 단자는 이러한 신호를 하나의 케이블로 묶어 전송할 수 있지만, 각 신호선이 가까워 서로 영향을 주어 RCA 단자를 이용한 컴포넌트 연결보다 화질이 다소 떨어진다고 한다.

2013년 이후 제조된 BD 레코더/플레이어는 아날로그 AV 출력 단자가 폐지되었고, 2020년 이후 제조 기종은 아날로그 AV 입력 단자도 폐지되었다. 2022년 이후 제조된 박형 텔레비전은 아날로그 AV 입력 단자가 RCA에서 "영상·음성 일체형 미니 잭"으로 변경되어, 연결 시 변환 케이블이 필요하다. 파나소닉(Panasonic)과 소니(Sony)의 일부 2024년 이후 모델은 아날로그 AV 입력 단자가 전면 폐지되어 HDMI 단자가 없는 구형 기기 연결이 불가능하다. 국내 주요 제조사들은 HDMI 케이블 생산에 집중하고 있으며, 아날로그 AV 케이블, 아날로그 음성 케이블, 광 디지털 케이블 생산은 일부 중소기업에서만 이루어지고 있다.

7. 단점

RCA 연결은 "핫" 신호선과 신호 접지가 언밸런스 오디오 연결을 구현하므로, 진정한 밸런스 연결에 비해 외부 노이즈에 취약하다.^[27] 각 신호에 자체 플러그가 필요하여 케이블이 엉키고 연결이 복잡해질 수 있다. 예를 들어, 카세트 데크를 연결하는 간단한 경우에도 스테레오 입력용 2개와 스테레오 출력용 2개, 총 4개의 RCA 단자가 필요할 수 있다.

또한, 수 커넥터를 암 커넥터에 연결할 때 접지 연결이 보장되기 전에 내부 "핫"(신호) 연결이 이루어진다. 이 때문에 장비가 연결될 때 작동 중이면 큰 윙윙거리는 소리가 발생할 수 있다.

커넥터 자체의 규격이 IEC 등에서 정해진 규격이 없어 제조사마다 미묘하게 달라, 꽂는 부분이 헐겁거나 빡빡한 경우가 있어 확실한 접촉이 어려운 조합도 존재한다.^[30]
